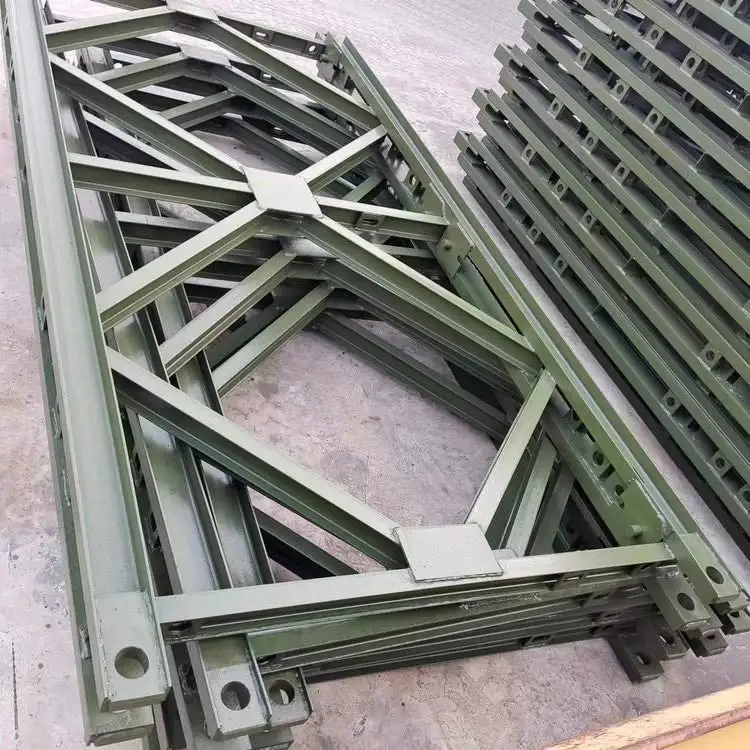

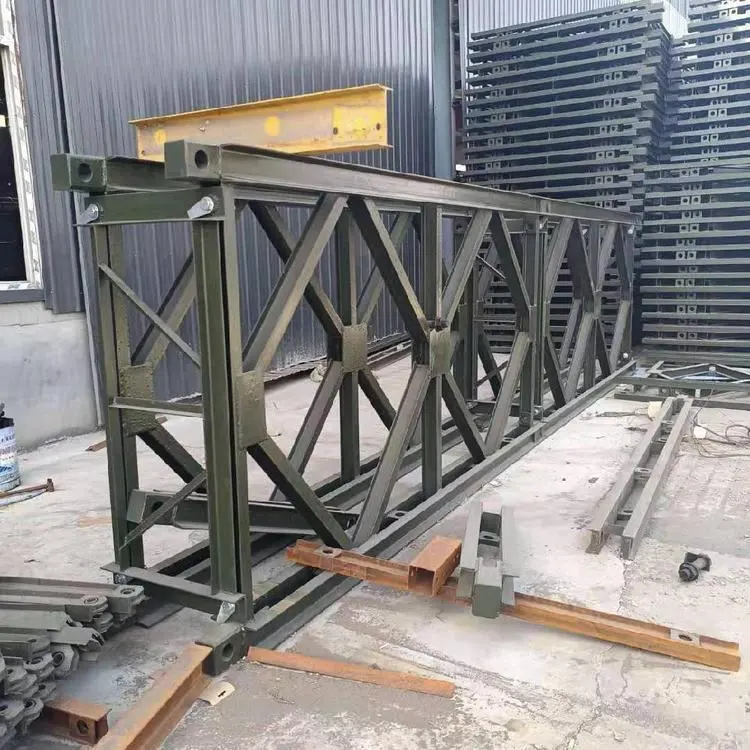

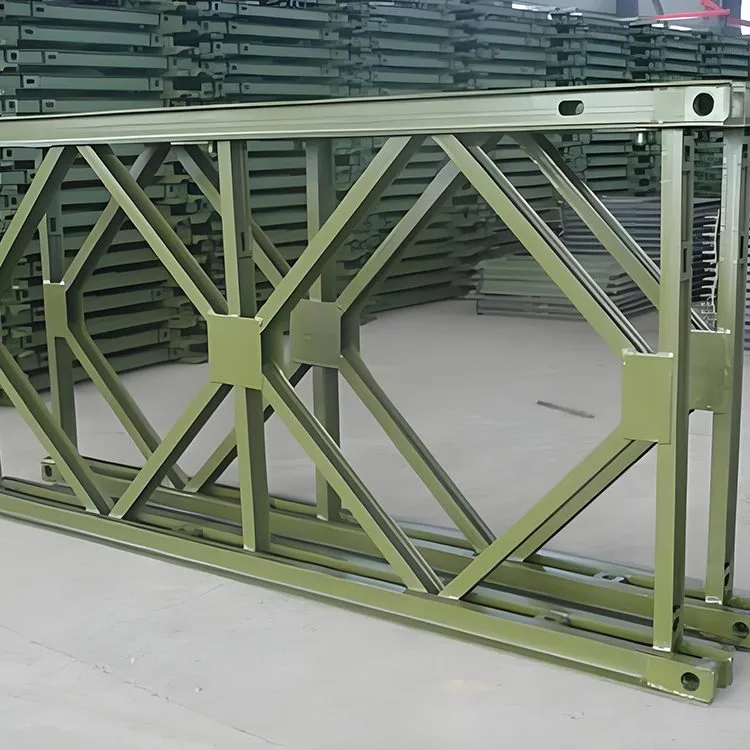

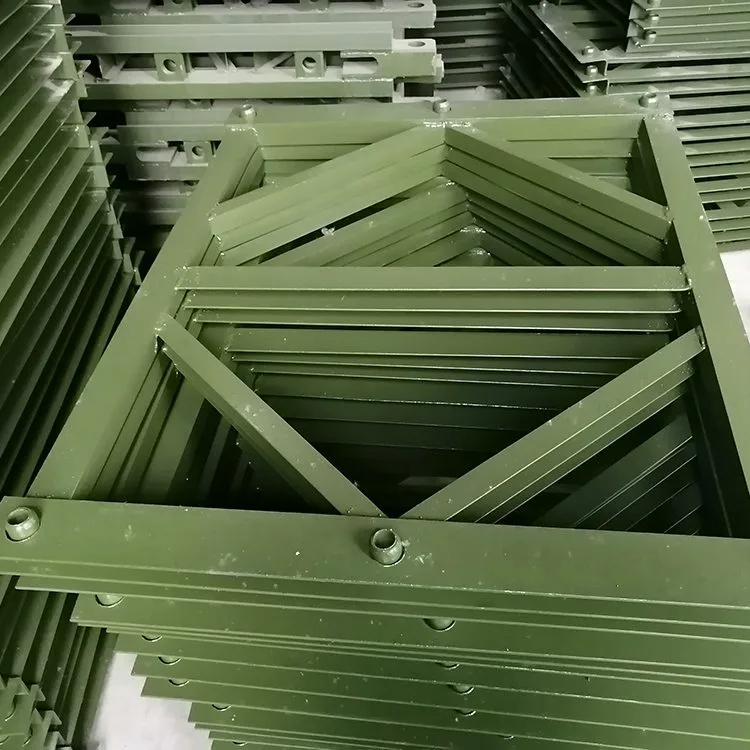

Painéal Droichead Cruach Bailey

Tá Painéal Droichead Cruach Bailey táthaithe de ghnáth ag corda uachtaracha agus níos ísle, comhpháirteanna ingearacha agus comhpháirteanna trasnánach. Ag barr na cordaí uachtaracha agus íochtaracha, tá naisc fireann agus baineann, de ghnáth feistithe le poill bioráin le haghaidh lúibíní a nascadh. Tá gach corda comhdhéanta de dhá steels cainéal Uimh. 10 ceangailte cúl le cúl. De ghnáth bíonn roinnt plátaí cruach ag an gcorda níos ísle agus tá poill bhabhta táthaithe orthu. Tá na poill bolt suite taobh istigh de na cordaí uachtaracha agus íochtaracha agus úsáidtear iad chun na cordaí athneartaithe agus an truss ciseal dúbailte a nascadh. Tá ceithre pholl bolt taobh istigh den chorda uachtarach, a úsáidtear chun an fráma tacaíochta a nascadh. Úsáidtear an dá pholl sa lár chun sraitheanna dúbailte nó níos mó de trusanna a nascadh laistigh den trasghearradh céanna, agus úsáidtear an dá pholl ag an dá cheann chun na trasghearrtha a nascadh. Nuair a úsáidtear sraitheanna iomadúla de dhroichead Bailey mar bíomaí nó colúin, úsáidtear frámaí tacaíochta chun na hailt idir na hailt uachtaracha agus íochtaracha a neartú. Le linn an phróisis tógála, ba cheart go ndéanfaí iniúchadh seachtainiúil ar tightness na boltaí i ngach cuid de Dhroichead Bailey, riocht creimeadh na gcomhpháirteanna, agus tightness na bioráin, agus ba cheart coigeartuithe a dhéanamh de réir mar is gá.

Tar éis na Painéil Droichead Cruach Bailey a leathnú agus a nascadh, is féidir iad a chur go cothrománach nó go hingearach mar bíomaí nó colúin. De réir na modhanna tionóil éagsúla, tá dhá chineál ann: colúin fráma agus colúin túr. Nuair a chuirtear trí nó ceithre leaca truss comhthreomhar agus ceangailte trí fhrámaí tacaíochta, is colún fráma é an colún foirmithe. Nuair a chuirtear ceithre phainéal truss ag 90 céim lena chéile agus ceangailte trí braces cúinne agus frámaí tacaíochta, is colún túr é an colún mar thoradh air.

Cásanna Feidhmchláir

Is féidir Painéal Droichead Cruach Bailey a úsáid le haghaidh Droichid mhórbhealaigh, tionóil craein droichead, bíomaí treorach, meaisíní tógáil droichid, ardáin fionraí, etc. Tá an craein droichead Bailey truss le chéile le comhpháirteanna droichead cruach mhórbhealaigh réamhdhéanta don fhráma gantry. Tá a réise agus airde an cholúin inchoigeartaithe chun oiriúnú do shuímh oibre éagsúla. Cuirtear i bhfeidhm go forleathan é i dtionscadail tógála mar mhórbhealaí, iarnróid, oibreacha bardasach, foirgnimh, agus caomhnú uisce, chomh maith le comhpháirteanna réamhdhéanta a ardú agus a aistriú i gclóis stórála tógála droichead agus iompar bíomaí móra in aice le piaraí droichead.
